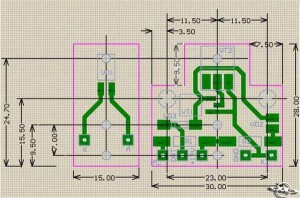

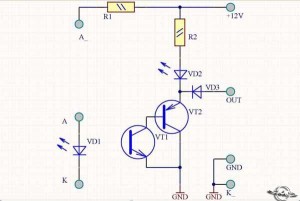

Схема и новая ПП:
Этот датчик может устанавливаться на место штатного ДХ (если он у вас уже был установлен) и не требует переделки модулятора, собран на доступных деталях.
Недостатки:
Напряжение на выходе слишком высокое, почти 2в. Для поклонников ЛУТ технологии есть файлик, в нем все отзеркаленно, надо только отпечатать.

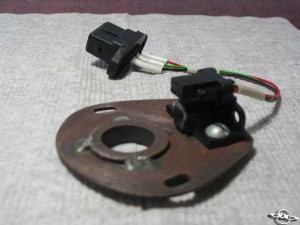

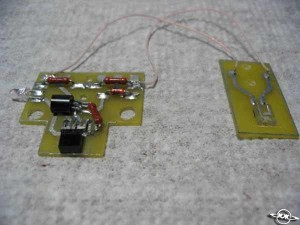

Площадка с ДХ и оптический датчик в разобранном состоянии

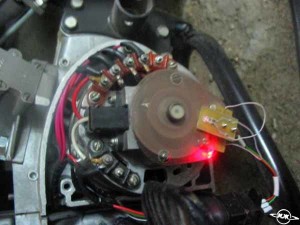

Запуск двигателя и его работа. После запуска особых отличий в работе никто не заметил 🙂 Оптика такая же как и у Umka, т.е. от мышки транзистор КТ3107, резисторы 1К 0,125Вт, диод КД522, я отковырял похожий из той же мышки. Между эмиттером и базой VT2 УСТАНОВИТЬ РЕЗИСТОР 100к 0,125Вт (большей мощности не влезет )
