Скажем дружно — нет нагрузочным сопротивлениям на светодиодные повороты! Все такие дошли у меня руки до электронного реле поворотов. Проблема вот в чём, когда ставишь светодиодную лампу в поворотники они начинают часто моргать, как будто сгорела лампочка, тогда приходиться ставить какие-либо «обманки» типа нагрузочного сопротивления или ещё что. Но есть простая схема которая поможет в этом.

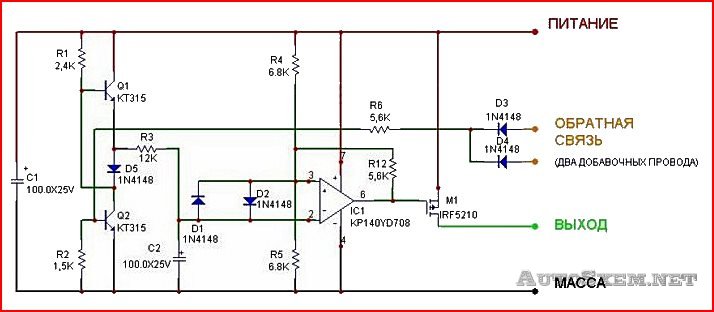

Схема электронного реле поворотов.
Долго я пытался скомпоновать детальки что бы они занимали максимально мало места.

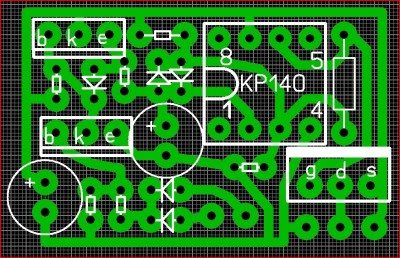

В итоге получилась вот такая печатка размерами 30*20 мм
Файл печатной платы в формате *.lay можно скачать здесь:

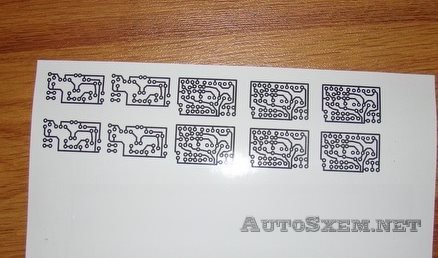

Далее распечатываем все это дело на лазерном принтере, желательно убрав в настройках галочку экономия тонера. Также распечатывать желательно на тонкой фотобумаге глянцевой.

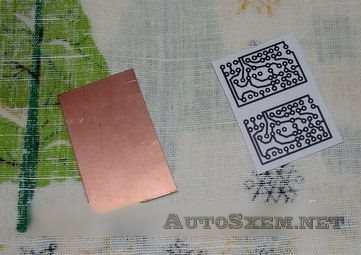

Отрезаем кусочек фольгированного гетинакса и вырезаем распечатанную плату.

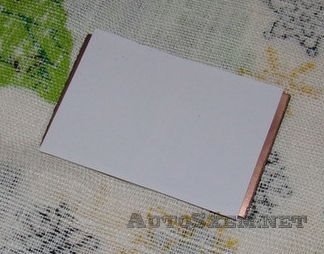

Прикладываем все это дело к фольгированному гетинаксу и утюжком все это дело прогреваем и проглаживаем. утюг включать на полную мощность.

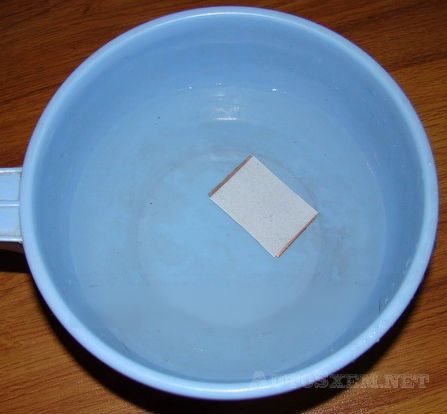

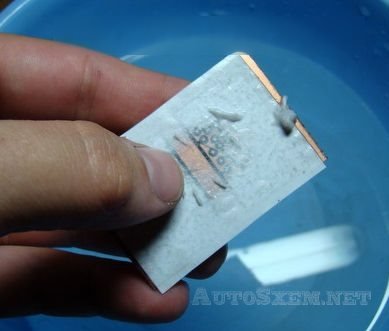

Прогретую горячую плату кидаем минут на 5 в тазик или ковшик с водой, что бы бумага размокла.
Достаем плату и пальцами начинаем скатывать бумагу.

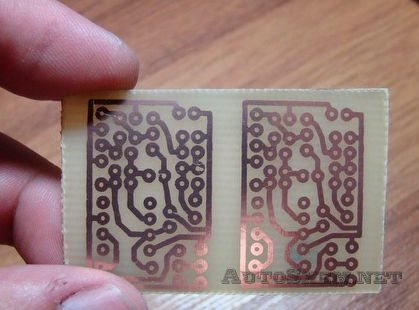

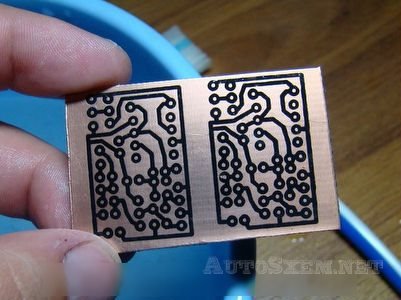

В итоге получается вот такая печатка.

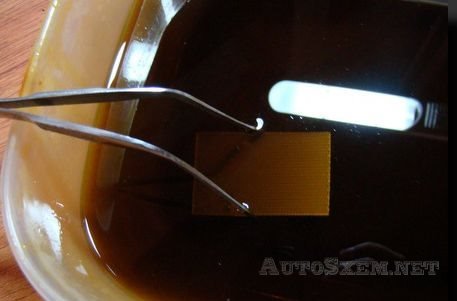

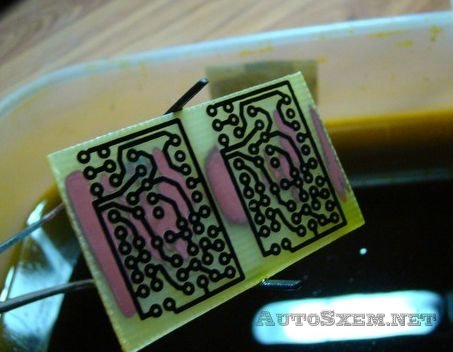

Далее берем плату и опускаем ее в раствор хлорного железа.
И наблюдаем за реакцией. как только все вытравится вынимаем плату и моем под краном.

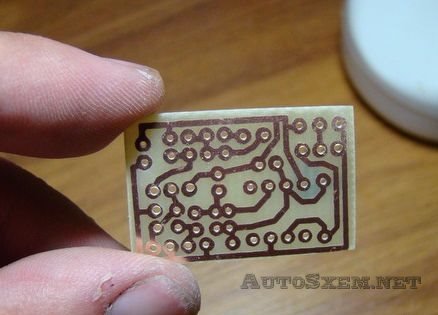

Вырезаем платку и просверливаем отверстия для деталей.

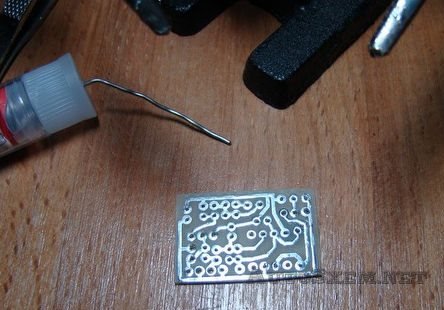

Лудим плату.

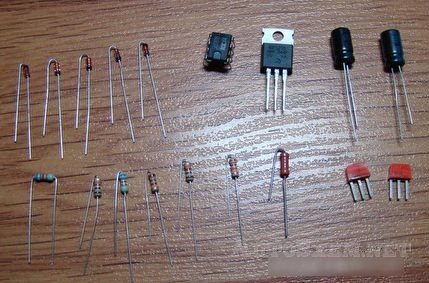

И припаиваем на нее вот эту кучку деталей)))

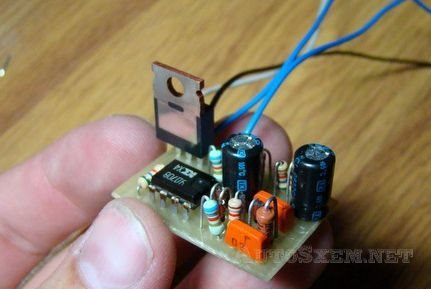

В итоге получается вот такая вот компактная платка электронного реле поворотов.
Плюс этого реле в том что на него можно цеплять как и обычные лампочки так и светодиодные. Также не будет звука щелкающего реле. Теперь подумываю залить эту плату полностью эпоксидной смолой.
