Из специальных приборов понадобится самый простой тестер с функцией прозвонки (пищалка) и измерением сопротивлений. Если данного прибора у вас нет, то можно воспользоваться лампочкой с батарейкой для определения контакта или разрыва в цепи.
При этом на мотоцикл необходимо поставить хорошо заряженный аккумулятор, либо запитать бортовую сеть от другого внешнего источника питания постоянным напряжением 12 в.
Прежде всего проверяем наличие напряжения при включенном замке зажигания на плюсовой клемме реле регулятора Там должно быть +12в.
Если напряжения нет, то ищем обрыв от плюсовой клеммы аккумулятора через замок зажигания и до клеммы + на реле- регуляторе.
Далее, меряем напряжение на щетках. На одной из щёток должно быть +12в. Если нет, прозваниваем проводку от реле до щеток генератора.
Следующий шаг. Вытаскиваем щетки из держателя и прозваниваем каждую из них от клеммы до графита, Бывает такое, что в месте контакта провода с самим графитовым телом щетки пропадает контакт.
Поиск неисправности в генераторе
Статор
От статора отсоединяются три фазных провода и прозванивается обмотка (соединенная между собой по схеме звезда). То есть между собой обмотки должны звониться и иметь примерно одинаковое сопротивление. Если какая то обмотка не звонится, это означает, что есть обрыв и статор не исправен.
Далее все три фазы прозваниваются относительно корпуса (массы). Если звонится значит обмотки пробиты на корпус и такой статор не исправен.
Якорь
Прозваниваем обмотку якоря ( на медных кольцах ) Если между собой кольца звонятся — хорошо, если нет — обрыв, якорь не исправен.
Следующим шагом прозванивается обмотка якоря относительно корпуса якоря.
Если не звонится — хорошо, если звонится, обмотка пробита на корпус и такой якорь не исправен!
С генератором все.
Реле регулятор

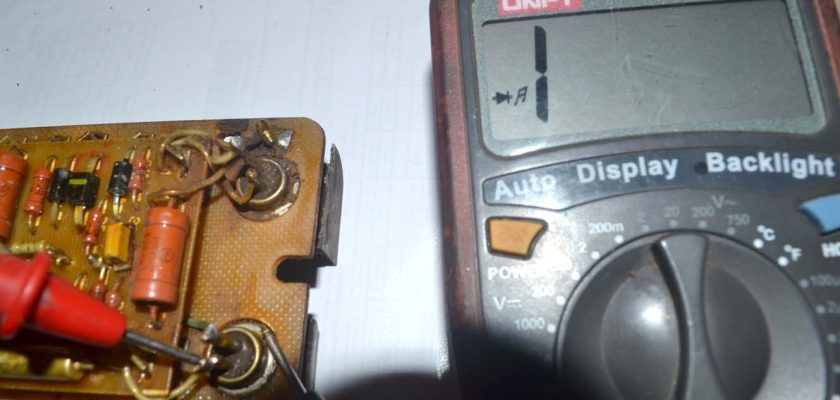

Если вся проводка в порядке, щетки, статор и ротор прозвонили и все рабочее, остается реле-регулятор! По моему опыту, даже если не сильно разбираешься в радиоэлектронике, можно хотя бы снять заднюю крышку реле-регулятора и протереть всю грязь. Внимательно посмотреть все контакты, крепления деталей, проводов, перемычек, бывает от вибрации просто отваливается контакт или пайка. Диодный мост практически «вечен». А вот управляющие тиристоры, бывает, что и вылетают! Прозваниваются они тоже просто — на предмет пробоя на корпус и межу катодом и управляющим электродом!
Вот в принципе и всё!!!
